Axient Digital đưa ra 2 tùy chọn: bộ thu 2 kênh và 4 kênh, với đầy đủ các tính năng, từ RF hiệu suất cao đến âm thanh kỹ thuật số trong trẻo, chi tiết.

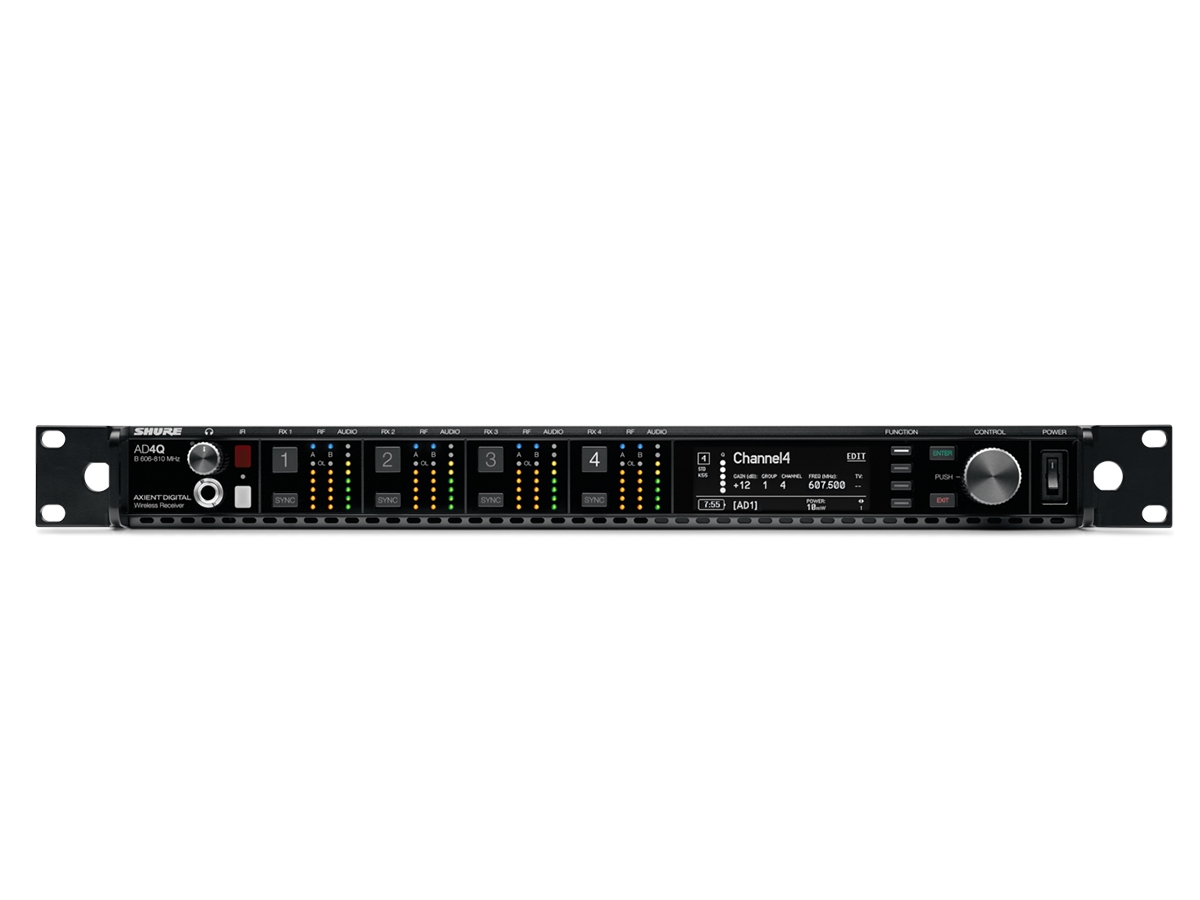

Bộ thu Digital 4 kênh AD4Q thiết lập một tiêu chuẩn mới cho hiệu suất phổ. Các tính năng đột phát bao gồm điều chỉnh rộng, độ trễ thấp, chế độ High Density và Quadversity bảo đảm chất lượng trong môi trường sóng RF dày đặc. Điều khiển qua mạng, AES3 + AES67 + ngõ ra Dante và tùy chọn định tuyến tăng khả năng quản lý lên một tầm mới và tăng tính linh hoạt cho toàn bộ quy trình làm việc của bạn.
TÍNH NĂNG
Tương thích với Hệ thống không dây kỹ thuật số Axient®
Có chế độ Quadversity ™ cho phạm vi phủ sóng ăng-ten mở rộng, đầu ra XLR và AES3 có thể chuyển đổi và tất cả các tính năng của Bộ thu kỹ thuật số hai kênh AD4D
Dải điều chỉnh rộng lên đến 184 MHz
Khả năng chuyển mạch số trên mỗi kênh để chống rớt mạng
Điều khiển từ xa qua mạng với phần mềm Wireless Workbench® và ứng dụng ShurePlus ™ Channels trên iOS
Chế độ Quadversity cho phạm vi phủ sóng ăng-ten mở rộng và cải thiện tỷ số signal-to-noise của RF
Giắc cắm tai nghe ở mặt trước cho phép giám sát Dante ™ Cue và Dante ™ Browse
Có thể định cấu hình cho đầu ra kỹ thuật số Dante hoặc AES67 dự phòng
Đầu ra XLR và AES3 có thể chuyển đổi
Máy đo chất lượng kênh hiển thị signal-to-noise RF
Khóa các đầu nối AC
Có module phiên bản DC để hỗ trợ nguồn điện dự phòng
System Specifications
RF Carrier Frequency Range: 470–960 MHz, varies by region (See frequency table)
Working Range: 100 m ( 330 ft)
RF Tuning Step Size: 25 kHz, varies by region
Channel-to-Channel Spacing
Standard Mode
350 kHz
High Density Mode
125 kHz
Image Rejection: >70 dB, typical
RF Sensitivity: −98 dBm at 10-5 BER
Latency Analog Output
STD
2.08 ms
HD
2.96 ms
Audio Frequency Response
AD1
20 – 20 kHz (±1 dB)
AD2
Note: Dependent on microphone type
Signal-to-Noise Ratio (Dynamic Range) typical, 20 Hz to 20 kHz, receiver gain setting = -12 dB
A-Weighted
Unweighted
XLR Line Output
120 dB
117 dB
Digital (AES3/Dante)
130 dB
126 dB
Total Harmonic Distortion (-6 dBFS, 1 kHz, System Gain @ +10): <0.0 1%
System Audio Polarity: Positive pressure on microphone diaphragm produces positive voltage on pin 2 (with respect to pin 3 of XLR output) and the tip of the 6.35 mm (1/4-inch) output.
Operating Temperature Range: -18°C (0°F) to 50°C (122°F)
Storage Temperature Range: -29°C (-20°F) to 65°C (149°F)
AD4Q
Dimensions (H × W × D): 1.7 × 19.0 × 13.1 in (44 × 483 × 333 mm)
Weight: 10.6 lb (4.8 kg)
Housing: Steel; extruded aluminum
Power Requirements: 100 to 240 VAC, 50–60 Hz | 0.68 A max
Thermal Dissipation: Maximum: 31 W (106 BTU/hr | Idle: 21 W (72 BTU/hr)
AUDIO OUTPUT
Gain Adjustment Range: –18 to +42 dB in 1 dB steps (plus Mute setting)
