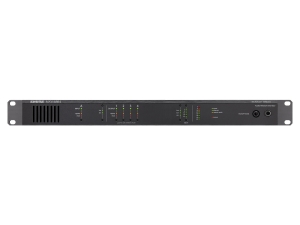

SHURE MXWANI4

SHURE MXWANI4

Giao diện audio
Giao diện âm thanh 4 kênh MXWANI4 kết nối Microflex Wireless với hệ thống AV hội thảo. Các tính năng bao gồm Chế độ uplink cho phép liên kết với mạng công ty và tương thích mạng Dante để truyền tải âm thanh kỹ thuật số có độ trễ thấp.
Hãng sản xuất:
Mã sản phẩm:MXWANI4-E
TÍNH NĂNG
  • Kết nối analog: đầu ra kênh kết nối 4 hoặc 8 block, với đầu vào đầu nối 1 hoặc 2 block (phụ thuộc vào kiểu máy)
  • Công tắc gigabit bốn cổng: Cấu hình cổng được tối ưu hóa để kết nối với Thiết bị thu phát không dây và Trạm sạc, hệ thống điều khiển của bên thứ ba và mạng công ty
  • Kết nối Ethernet: Gửi tín hiệu âm thanh và điều khiển qua các đường cáp dài lên đến 300 feet hoặc bất kỳ đâu qua mạng công ty
  • Cấp nguồn qua Ethernet: Cổng 1 của công tắc bảng điều khiển phía sau cấp nguồn qua Ethernet cho Bộ thu phát điểm truy cập để cài đặt đơn giản
  • Chế độ uplink công ty: Liên kết với mạng công ty để điều khiển từ xa các cài đặt hệ thống trong khi giữ âm thanh ngoài mạng công ty để bảo mật và giảm băng thông
  • Bảng điều khiển phía trước: Tắt tiếng hoặc kênh solo và đặt mức đầu vào / đầu ra dễ dàng từ bảng điều khiển phía trước
  • Điều khiển bằng phần mềm PC / Mac: Truy cập Phần mềm Điều khiển Không dây Microflex từ máy tính nối mạng để biết mức đầu vào / đầu ra và cấu hình cổng
  • Kết nối mạng Dante ™: Truyền âm thanh kỹ thuật số có độ trễ thấp từ micro không dây qua Ethernet đến bất kỳ thiết bị được trang bị Dante nào khác
  • Đầu ra tai nghe: Nhận tín hiệu âm thanh solo trên bất kỳ kênh nào
  • Audio Frequency Response: 20 Hz to 20 kHz (+1, −1.5 dB)
  • Dynamic Range (20 Hz to 20 kHz, A-weighted, typical): Analog-to-Dante: 113 dB; Dante-to-Analog: 110 dB
  • Output Noise (20 Hz to 20 kHz, A-Weighted, typical): Line: −84.5 dBV; Aux: −95.2 dBV; Mic: −106.5 dBV
  • THD+N (20 Hz to 20 kHz@ +4dBu analog input, −10 dBFS digital input): <0.05%
  • Polarity: Non-inverting, any input to any output
  • Dimensions: 44 mm × 483 mm × 366 mm (1.7 in. × 19.0 in. × 14.4 in.), H × W × D
  • Weight: 3.1 kg (6.9 lbs)
  • Housing: Steel; Extruded aluminum
  • Power Requirements: 100 to 240 V AC, 50–60 Hz, 1 A
  • Operating Temperature Range: −18°C (0°F) to 63°C (145°F)
  • Storage Temperature Range: −29°C (-20°F) to 74°C (165°F)

ANALOG CONNECTIONS - OUTPUTS
  • Configuration: Active Balanced
  • Impedance: 310 Ω
  • Clipping Level (minimum): Line: +26.2 dBV; Aux: +16.2 dBV; Mic: −3.8 dBV

ANALOG CONNECTIONS - INPUT(S)
  • Configuration: Active Balanced
  • Impedance: 10.6 kΩ
  • Clipping Level (minimum): Line: +23.8 dBV; Aux: +10.8 dBV
  • Headphone Output:
- 6.35 mm (1/4"): TRS, 100 mW, 350 Ω, dual mono (will drive stereo phones)
- 0 dBV=1 V RMS 0 dBu=0.775 V RMS 0 dBV=2.2 dBu

DIGITAL SIGNAL PROCESSING
  • AD/DA Converter: 24-bit, 48 kHz
  • Latency (Estimated Nominal, ±0.1 ms): Analog-to-Dante: 0.21 ms; Dante-to-Analog: 0.24 ms + TN
TN = Network latency in milliseconds, as set in Dante Controller.
Note: Dante network latency is typically associated with the receiving device.

NETWORKING
  • Network Interface: Four-Port Gigabit Ethernet Switch, Dante digital audio
  • Uplink Port (Port 4): Selectable, blocks multicast traffic
  • Power over Ethernet (PoE): Provided on Port 1 to power MXWAPT
  • Cable Requirements: Cat 5e or higher, shielded, 100 m maximum between network devices
  • Network Addressing Capability: DHCP, link-local, static
